34

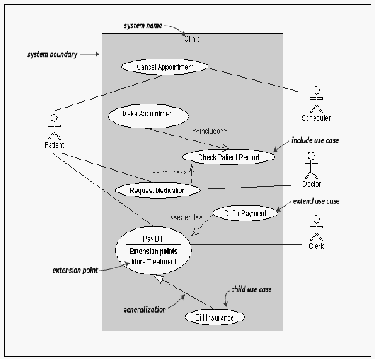

Gambar 2.17 Contoh Use Case Diagram
(Anonymous H, p1)
2.7.2.2
Activity Diagram
Activity
diagram
menggambarkan
berbagai
alir
aktivitas
dalam
sistem yang dirancang, bagaimana
masing–masing alir berawal, decision
yang
mungkin terjadi, dan bagaimana
mereka berakhir. Activity diagram juga dapat
menggambarkan proses paralel yang mungkin terjadi pada beberapa eksekusi.
Aktivitas
digambarkan
dengan
menggunakan
segiempat
dengan
sudut membulat. Decision digunakan untuk menggambarkan behaviour pada
kondisi tertentu.
Untuk
mengilustrasikan proses–proses paralel (fork dan join)
digunakan
titik
sinkronisasi
yang
dapat berupa
titik,
garis
horizontal
atau
vertikal.
 |
