2.17.5 Deployment Diagram
Deployment/physical diagram
menggambarkan
detail bagaimana komponen di-
deploy dalam
infrastruktur sistem, di
mana komponen akan terletak (pada
mesin, server
atau piranti keras apa), bagaimana kemampuan jaringan pada
lokasi tersebut,
spesifikasi
sever, dan hal-hal lain yang bersifat fiskal.
Sebuah node adalah server, workstation, atau piranti keras lain yan g
digunakan
untuk
mendeploy
komponen
dalam
lingkungan sebenarnya. Hubungan antar node
(misalnya TCP/IP) dan kebutuhan dapat juga didefinisikan dalam diagr am ini.

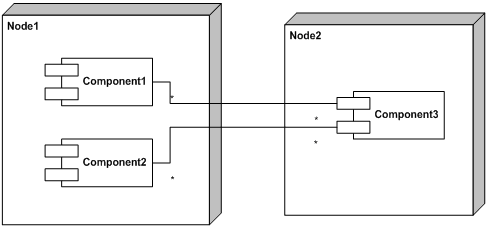

Gambar 2.13 Deployment Diagram Dan Component Diagram
 |
