28
XStream,
pin
CTS
akan
menghasilkan logic
high.
keadaan
logic
high
pin
CTS
mengindikasikan bahwa
Binary Command ataupun respon
tersebut
yang valid. Gambar
diagram pewaktuan Binary Command adalah sebagai berikut:

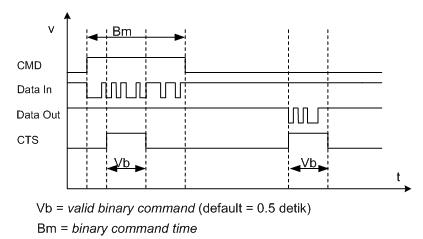

Gambar 2.11 Timing diagram untuk memasukkan binary command
Format
perintah
Binary
Command
terdiri
dari
2
byte
dan
sebagian
diikuti
oleh
parameter. Perintah
beserta
parameter
ini
harus
telah
diterima
paling
lama
0.5
detik
setelah
masuk
ke
mode
Binary
Command,
bila
tidak
maka
modul
XStream akan
memasuki
idle
mode
atau
melanjutkan komunikasi
kembali
bila
sebelumnya sedang
melakukan komunikasi.
2.8
RS-232
RS-232
merupakan
standar
komunikasi serial
yang
dikeluarkan
oleh
EIA
(Electronic
Industry
Association)
yang
mencakup tiga area,
yaitu
level tegangan sinyal,
penggunaan
jalur
sinyal,
serta
timing
sinyal
dan
bit.
(Schweber,
1999).
RS-232
dirancang
sebagai
spesifikasi
standar
antara
2
jenis
peralatan,
DTE
dan
DCE.
DTE
adalah
singkatan
dari
Data
Terminal
Equipment,
yaitu
sebuah
device
yang
berfungsi
 |
