19
Ada beberapa istilah pada komunikasi I²C :
Master
:
device yang
menginisialisasi
dan
menghentikan
komunikasi
serta
menghasilkan
sinyal clock.
Master
tidak
memiliki alamat.
Slave
:
device yang
ditunjuk
oleh
master
sebagai
target
komunikasi. Slave memiliki alamat.
Transmitter : device yang mengirimkan data.
Receiver : device yang menerima data.
Komunikasi
I²C
dimulai dengan start condition
dan diakhiri
dengan
stop
condition.
Kedua
sinyal
ini
dihasilkan
oleh
device yang
menjadi master. Start condition terjadi jika SCL dalam kondisi High dan
SDA dalam kondisi Falling edge (transisi High ke Low). Stop condition
terjadi
ketika
SCL dalam
kondisi
High
dan
SDA
dalam
kondisi
Rising
edge (transisi Low ke High).

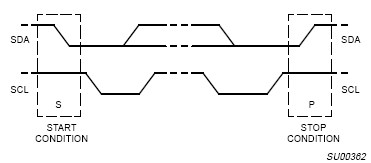

Gambar 2.7 Timing Diagram Start Condition dan Stop Condition (Sumber : The
I²C-bus and how to use it, Philips Semiconductors)
 |
