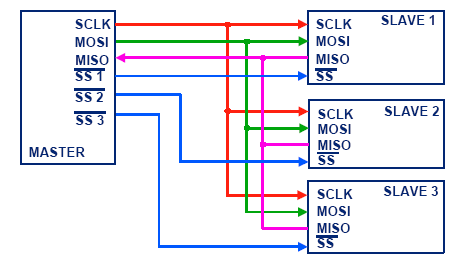

Gambar 2.9 Interkoneksi pada Komunikasi SPI (Sumber : The I²C-bus and how to
use it, Philips Semiconductors)
Semua
jalur
pada
komunikasi
SPI bersifat
unidirectional
(satu
arah). Sinyal clock pada jalur SCLK dihasilkan oleh Master. Jalur MOSI
mengirimkan
data
dari Master
ke
Slave.
Jalur
MISO
mengirimkan
data
dari
Slave
ke
Master.
Setiap
Slave
dapat
dipilih
oleh
Master
melalui
jalur
SS
dengan
memberikan
logika
Low.
Data
pada
bus
SPI
memiliki
kecepatan
transfer
mulai
dari
mendekati
0
bps
sampai
1
Mbps.
Satu
paket data pada komunikasi SPI berisi 8 bit data.
2.3.4 Modul Kamera C3188a
Kamera adalah sebuah peralatan
untuk mengambil foto, biasanya
terdiri
dari
sebuah
kotak
yang
tanpa
cahaya
dengan
sebuah
lensa
pada
sebuah
sisi
dan
pada
sisi
lain
terdapat
film yang
peka
akan
cahaya.
 |
