69
Library System
Visitor
Apply for
membership
Search library
inventory
Check out books
Patron
Sumber: Whitten et al. (2004, p282)

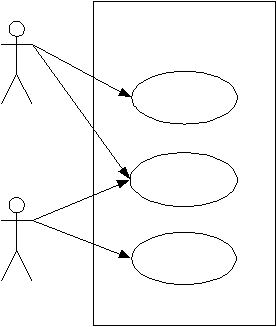

Gambar 2.16 Contoh Use Case Diagram
2.15.2.4 Sequence Diagram
Bennet
et
al.
(2006,
p253)
mengemukakan
bahwa sequence
diagram
menunjukkan interaksi antar objek yang
diatur berdasarkan urutan waktu.
Sequence
diagram
dapat
digambarkan
dalam
berbagai
level
of
detail
yang
berbeda
untuk
memenuhi tujuan yang berbeda-beda pula dalam daur hidup pengembangan sistem.
Aplikasi sequence diagram
yang paling
umum
adalah
untuk
menggambarkan
interaksi
antar objek yang terjadi pada sebuah use case atau sebuah operation.
Bennet
et
al.
(2006,
pp253-254)
menyatakan
bahwa
setiap sequence
diagram
harus
diberikan
frame
yang
memiliki
heading dengan
menggunakan
notasi
sd
yang
merupakan
kependekan
dari
sequence diagram. Bennet et al. (2006, p270) juga
menyatakan
bahwa
terdapat beberapa
notasi
penulisan heading
pada
setiap
frame yang
terdapat dalam sequence diagram, antara lain:
 |
