melainkan
software
dan
hardware.
Diagram
ini
menggambarkan
komponen
software,
processor,
dan
peralatan
lain
yang
melengkapi
arsitektur
sistem
(Whitten
et
al.,
2004,
p442).
Menurut
Mathiassen et
al.
(2000,
p340),
deployment
diagram
menunjukkan
konfigurasi sistem dalam bentuk processor
dan objek
yang
terhubung dengan processor
tersebut.
Setiap
kotak
dalam
deployment
diagram
menggambarkan
sebuah
node
yang
menunjukkan
sebuah
hardware.
Hardware
dapat
berupa
PC,
mainframe,
printer,
atau
bahkan
sensor.
Software
yang
terdapat
di
dalam
node
digambarkan dengan
simbol
komponen. Garis
yang
menghubungkan
node
menunjukkan jalur komunikasi antar

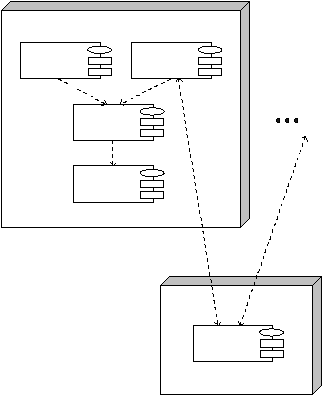

device. Gambar 2.18 berikut ini menunjukkan sebuah contoh deployment diagram.
:Client
User
Interface
System
Interface
Function
more clients
Model
:Server
System
Interface
Sumber: Mathiassen et al. (2000, p217)
Gambar 2.19 Contoh Deployment Diagram
|
