2.15.2.6 Component Diagram
Component
Diagram
merupakan
diagram implementasi
yang
digunakan
untuk
menggambarkan
arsitektur
fisik
dari
software sistem.
Diagram ini
dapat
menunjukkan
bagaimana coding pemrograman terbagi menjadi komponen-komponen dan juga
menunjukkan ketergantungan antar komponen tersebut (Whitten et al., 2004, p442).
Sebuah komponen digambarkan dalam UML sebagai sebuah kotak dengan dua
kotak kecil di sebelah kirinya. Ketergantungan antar dua komponen menunjukkan
bagaimana kedua komponen tersebut saling berkomunikasi.
Sumber: Mathiassen et al. (2000, p201)

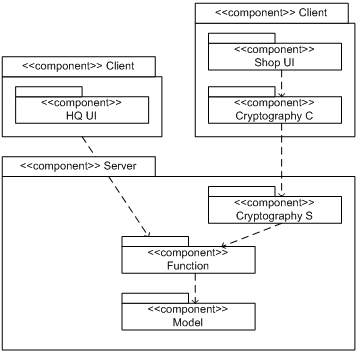

Gambar 2.18 Contoh Component Diagram
2.15.2.7 Deployment Diagram
Deployment
Diagram, sama seperti component
diagram, juga merupakan
diagram implementasi
yang
menggambarkan
arsitektur
fisik
sistem.
Perbedaannya,
deployment
diagram
tidak
hanya
menggambarkan
arsitektur
fisik
software
saja,
|
