112
Management Group (OMG), sebuah badan
yang bertugas
mengeluarkan standar-standar
teknologi object oriented dan software component.
2.6.6.2. Diagram-Diagram Unified Modelling Language
2.6.6.2.1. Class Diagram
Class
Diagram
menggambarkan
struktur
objek
dari
sistem. Class
diagram
menunjukkan
class
objek
yang
membentuk
sistem
dan
hubungan
struktural
diantara
class objek tersebut (Mathiassen et al., 2000, p336). Terdapat tiga jenis hubungan antar
class
yang
biasa
digunakan
dalam
class
diagram
(Whitten
et
al., 2004,
pp455-459).
Ketiga jenis hubungan tersebut antara lain:
1. Asosiasi
Asosiasi merupakan hubungan statis antar dua objek atau class.
Hubungan
ini
menggambarkan
apa
yang
perlu
diketahui
oleh
sebuah class
mengenai class
lainnya. Hubungan ini memungkinkan sebuah objek atau class
mereferensikan objek atau class lain dan saling mengirimkan pesan.
Sumber: Whitten et al. (2004, p461)

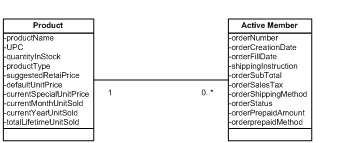

Gambar 2.11 Contoh Hubungan Asosiasi
 |
