1. Mengidentifikasi initial dan final state.
2. Mengidentifikasi status objek selama masa hidup objek tersebut.
3. Mengidentifikasi event pemicu perubahan status objek.
4. Mengidentifikasi jalur perubahan status.
Sumber: Mathiassen et al. (2000, p425)

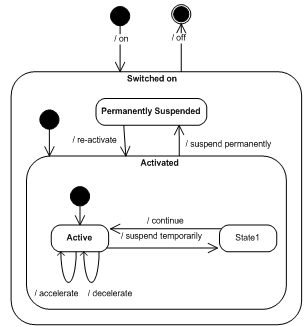

Gambar 2.15 Contoh Statechart Diagram
2.6.6.2.3. Use Case Diagram
Use Case Diagram
menggambarkan
interaksi antara
sistem dan user
(Whitten et
al.,
2004,
p441).
Use
case
diagram mendeskripsikan secara
grafis
hubungan
antara
actors
dan use
case
(Mathiassen
et
al.,
2000, p343). Penjelasan use
case biasa
ditambahkan untuk menjelaskan langkah-langkah interaksi.
 |
