Library System
Visitor
Apply for
membership
Search library
inventory
Check out books
Patron
Sumber: Whitten et al. (2004, p282)

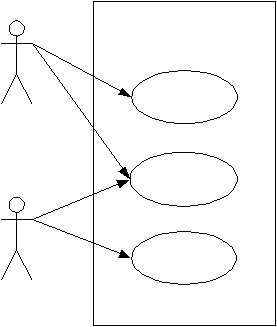

Gambar 2.16 Contoh Use Case Diagram
2.6.6.2.4. Sequence Diagram
Sequence
diagram
adalah
sebuah interaction
diagram
yang
menekankan
pada
urutan
waktu
penyampaian
dari
suatu
pesan.
Sequence
diagram
menggambarkan
interaksi
antar
objek
di
dalam
dan
di
sekitar
sistem
(termasuk
pengguna,
display,
dan
sebagainya) berupa message yang digambarkan terhadap waktu. Sequence diagram
terdiri
atar
dimensi
vertikal
(waktu) dan
dimensi
horizontal
(objek-objek
yang
terkait).
Sequence
diagram biasa
digunakan
untuk
menggambarkan skenario atau rangkaian
langkah-langkah yang dilakukan sebagai respons dari sebuah event untuk
menghasilkan
output
tertentu. Diawali dari apa yang men-trigger
aktivitas tersebut, proses dan
perubahan apa saja yang terjadi secara
internal dan output apa yang dihasilkan. Masing-
masing
objek,
termasuk
aktor,
memiliki
lifeline vertikal.
Message
digambarkan
sebagai
garis
berpanah
dari
satu
objek
ke
objek
lainnya.
Pada
fase
desain
berikutnya,
message
 |
