53

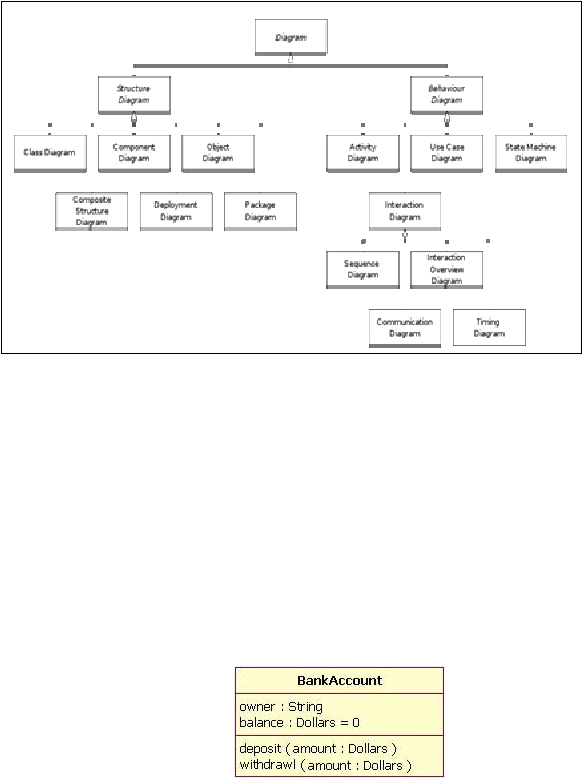

Gambar 2.9
Diagr am UM L
2.7.1
Structure Diagram
Structure
diagram
menekank an
p
ada
ap a
y
ang
harus
dimodelk an
dalam sistem.
Yan g termasuk structure d iagram adalah :
a.
Class Diagram
M
enggambarkan struktur dari
sistem
den gan
menunjukk an kelas-kelas
dari sistem, atributny a, dan hubungan antar kelas.
Gambar 2.10
Contoh Class Diagram
 |
