Component design terdiri dari tiga aktivitas, yaitu:
1. Aktivitas Model Component
2. Aktivitas Function Component
3. Aktivitas Connecting Component
2.7.5.1. Aktivitas Model Component
Merupakan
bagian
sistem yang
mengimplementasikan
model
problem
domain.
Dalam
aktivitas
ini
dihasilkan
sebuah
class
diagram
yang
telah
direvisi.
Berikut
ini
adalah
gambar
yang
menunjukkan
subaktivitas
dari
model
component design.
Mathiassen et al. (2000, 235).
Diambil dari: Mathiassen et al. (2000, p239)

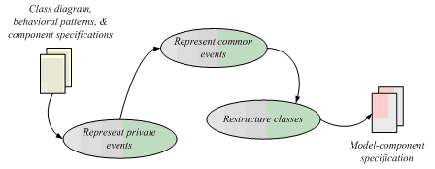

Gambar 2.19. Subaktivitas Model Component design
2.7.5.2. Aktivitas Function Component
Merupakan
bagian
sistem yang
mengimplementasikan
kebutuhan
fungsional.
Gambar
di
bawah
ini
menunjukkan
subaktivitas
dari
function
component
design.
Mathiassen et al. (2000, p251).
 |
