72
Diambil dari: Mathiassen et al. (2000, p252)

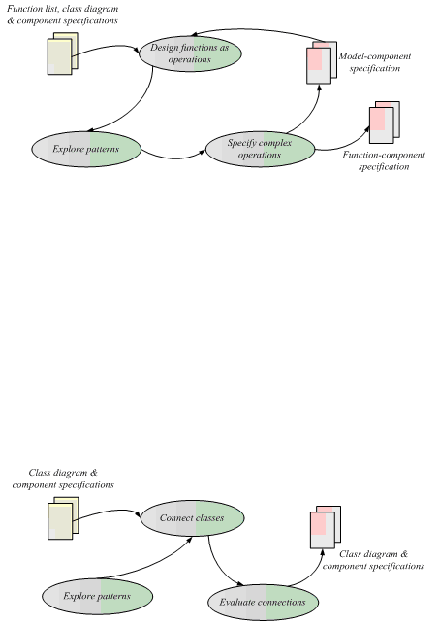

Gambar 2.20. Subaktivitas Function Component Design
Hasil dari aktivitas ini adalah class diagram dengan operasi dan fungsi-fungsinya.
2.7.5.3. Aktivitas Connecting Component
Merupakan
perancangan
hubungan
antar
komponen
untuk
memperoleh
rancangan yang fleksibel
dan mudah dimengerti. Mathiassen et al.(2000, p271).
Diambil dari: Mathiassen et al. (2000, p274)
Gambar 2.21. Subaktivitas Perancangan Hubungan antar Komponen
Hasil
dari
aktivitas ini
adalah class
diagram yang berhubungan dengan
komponen-komponen sistem.
 |
