78
2.9.2. Statechart Diagram
Menurut
Whitten
et al. (2004,
p700)
statechart
diagram
merupakan
sebuah
diagram
UML
yang
menjelaskan
kombinasi
dari
status
objek
dalam
siklus
hidupnya,
yang dipicu oleh event sehingga status dapat berubah – ubah.
Sedangkan
Mathiassen
et al. (2000,
p341),
menguraikan
bahwa
Statechart
Diagram
merupakan
pemodelan
perilaku
dinamis
dari sebuah
objek
dalam sebuah
class
yang spesifik dan berisi state dan transition.
Whitten et al. (2004,
p700),
menguraikan
langkah-langkah
pembuatan Statechart
diagram adalah sebagai berikut:
1. Mengidentifikasi
initial dan final state
2. Mengidentifikasi status objek selama masa hidup objek tersebut
3. Mengidentifikasi event pemicu perubahan status objek
4. Mengidentifikasi
jalur perubahan status.
Sumber: Mathiassen et al. (2004, p358)

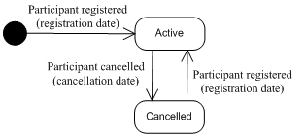

Gambar 2.26. Contoh Statechart Diagram
 |
