2.9.3. Use case Diagram
Menurut
Whitten
et
al. (2004,
p441),
use
case
diagram
merupakan
gambaran
interaksi
antara
sistem
dan
user.
Sedangkan
Mathiassen
et al.
(2000,
p343)
menyatakan
bahwa use case diagram adalah
deskripsi secara grafis yang
menggambarkan
hubungan
antara
actors
dan
use
case.
Penjelasan
use
case
biasa
ditambahkan
untuk
menjelaskan
langkah-langkah
interaksi.
Deposit
obtain customer
deposit
cash withdrawal
Loan
Customer
establishment
Bank employee
maintain
payments
Sumber: Mathiassen et al. (2000, p129)

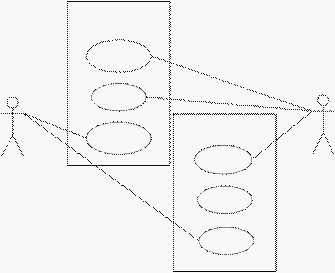

Gambar 2.27. Contoh Use Case Diagram
Setelah
pembuatan
use case
diagram,
kemudian
dilanjutkan
dengan
narasi
dari
masing-masing
use
case.
Narasi
dari
masing-masing
use case ditujukan
sebagai
dokumentasi mengenai apa yang harus dilakukan oleh actor terhadap sistem (actor
action)
dan bagaimana
sistem
merenspon
tindakan
actor
(system
respons).
Selain
itu,
narasi
tersebut
juga
menggambarkan
hubungan
antara
actor
dengan
objek
dalam
suatu
 |
