Sumber: Mathiassen et al. (2000, p366)

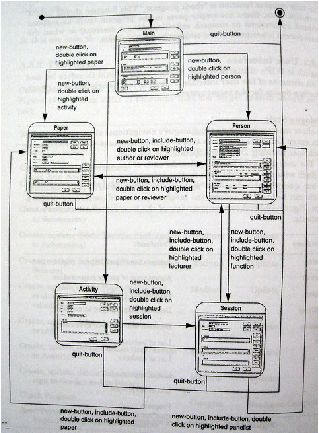

Gambar 2.30. Contoh Navigation Diagram
2.9.6. Component Diagram
Menurut
Whitten
et al.
(2004,
p442)
component
diagram
merupakan
diagram
implementasi
yang
digunakan
untuk
menggambarkan
arsitektur
fisik
dari
software
sistem.
Diagram
ini
dapat
menunjukkan
bagaimana
coding
pemrograman
terbagi
menjadi
komponen-komponen
dan juga menunjukkan
ketergantungan
antar
komponen
tersebut.
Sedangkan
menurut
Mathiassen
et al. (2000, p190), component
diagram adalah
sebuah
diagram
yang
menjelaskan
hubungan
antara
komponen.
Komponen
itu
sendiri
 |
