84
Sumber: Bennett et al. (2006, p254)

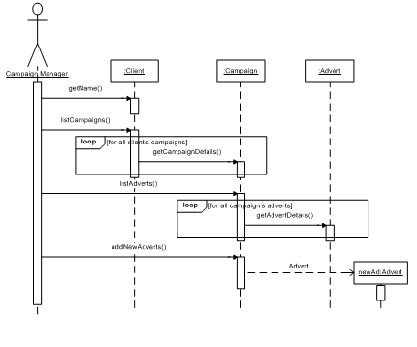

Gambar 2.29. Contoh Sequence Diagram
2.9.5. Navigation Diagram
Menurut Mathiassen et
al. (2000, p344) navigation diagram merupakan
statechart diagram khusus
yang
berfokus
pada user interface. Diagram
ini menunjukkan
window–window serta transisi di antara window–window tersebut.
Sebuah window dapat digambarkan sebagai sebuah state. State ini memiliki
nama
dan berisi
gambar
miniatur
window.
Transisi
antar
state
dipicu
oleh
ditekannya
sebuah tombol yang menghubungkan
dua window.
 |
