45
Bentuk
tidak terstruktur, berisi
event-event
iteration
dan selection.
Orang
yang
terlibat
dalam
problem
doman
dan
class
yang
berada
pada
bagian
atas di class diagram biasanya termasuk dalam tipe ini.
Bentuk
terstruktur,
yang
dikarakterisasi dengan
event
sequence
yang
meliputi semua event utama antara pembentukan dan penghapusan object.
3. Structure
Structure
merupakan
suatu
gambaran
yang
mencerminkan bagaimana
bagaimana secara konseptual
class – class saling berhubungan.

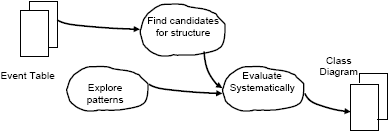

Gambar 2.11 Langkah - langkah dalam menyusun structure
Class Structure terdiri dari dua,jenis yaitu :
•
Generalization:
adalah
hubungan
antara
super
class
dengan
class
turunannya
yang
menyatakan
“is
a”.
Contoh
hubungan antara class
manusia
dengan
class
mahluk
hidup
menyatakan manusia
adalah
mahluk hidup. Pada generalization super class
menguraikan
property umum ke sebuah grup dari class yang dispesialisasi
•
Cluster, yaitu sekumpulan class yang saling berhubungan.
Object Structure, dibagi menjadi dua, yaitu :
•
Aggregation,
dimana
sebuah
object
superior
terdiri
dari
beberapa
object
inferior
yang
merupakan
bagian
tak
terpisahkan
dari
object
 |
