22

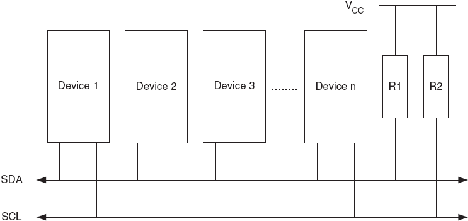

Gambar 2.13 TWI Bus Interconnection
Untuk
mengunakan
Two-wire
Serial
Interface
(TWI),
terdapat
beberapa
istilah
yaitu :
•
Master
yang
mengatur
untuk
memulai dan
menghentikan transmisi, dan
Master selalu membangkitkan SCL clock
•
Slave merupakan sebutan untuk device yang dialamati oleh master
•
Transmitter merupakan device yang menempatkan data pada jalur bus
•
Receiver merupakan device yang datanya dibaca dari bus
2.2.1
Electrical Interconnection
Kedua
jalur
SDA
dan
SCL
merupakan
driver
yang
bersifat
”open
drain”,
yang
berarti
bahwa
IC
yang
digunakan
dapat
men-drive
output-nya
low,
tetapi
tidak
dapat
men-drive
menjadi
high.
Untuk
dapat
mendapatkan
data
yang
high
maka kita harus
menyediakan resistor pull-up pada tegangan power supply sebesar
5
volt
terhadap
jalur
SDA
dan
SCL
tersebut.
Kita
hanya
membutuhkan
pull-up
resistor
untuk semua
jalur I²C bus,
tidak
untuk semua perangkat yang kita
gunakan, pemasangan resistor pull-up
dapat
dilihat
seperti pada
gambar 2.13
TWI
Bus
Interconnection.
Jika
resitor-resistor
tersebut
tidak
ada,
maka
jalur
SCL
dan
 |
