B.
TWI Control Register – TWCR
TWCR
merupakan
register
yang berfungsi untuk
mengatur operasi
pada
TWI,
seperti
TWI
Enable
untuk
inisialisasi kondisi
Start
dan
Stop,
untuk membangkitkan Acknowledge, untuk mendeteksi terjadinya Collision.

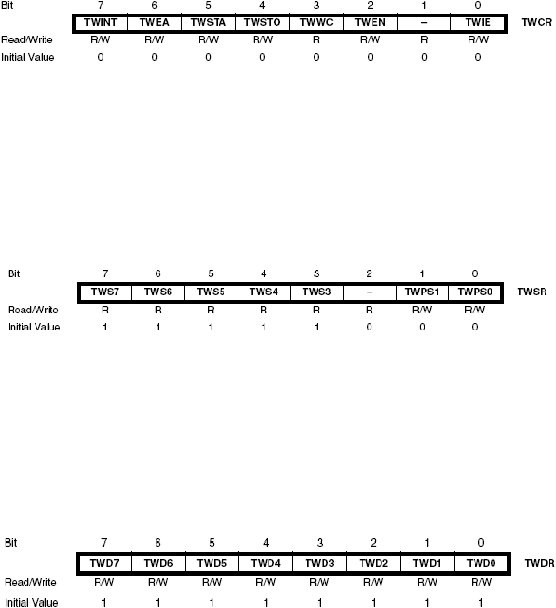

Gambar 2.17 Register TWCR
C.
TWI Status Register (TWSR)
Register
TWSR berfungsi
untuk
mewakilkan status dari
TWI
logic
dan
status
Two
–wire
serial
bus.
Nilai
yang
dibaca
dari
register
TWSR
berisi
nilai 5 bit status
1 bit reserved dan 2 bit nilai prescaler.
Gambar 2.18 Register TWSR
D.
TWI Data Register (TWDR)
Register TWDR dengan
lebar 8 bit, pada saat
mode pengiriman register
ini
berisi sebagai data
selanjutnya, sedangkan pada
mode penerimaan
register ini sebagai berisi data terakhir.
Gambar 2.19 Register TWDR
 |
