15
Keterangan:
1. Film
dengan
polarizing
filter
vertical
untuk
memolarisasi
cahaya
yang
masuk.
2. Glass substrate yang berisi kolom-kolom elektroda Indium tin oxide
(ITO).
3. Twisted nematic liquid crystal (kristal cair dengan susunan terpilin).
4. Glass substrate yang berisi baris-baris elektroda Indium tin oxide (ITO).
5. Film dengan polarizing filter
horizontal
untuk
memolarisasi cahaya
yang
masuk.
6. Reflektor
cahaya
untuk
memantulkan
cahaya
yang
masuk
LCD
kembali
ke mata pengamat.
Sebuah citra dibentuk dengan mengombinasikan kondisi nyala dan mati dari
pixel-pixel
yang menyusun layar sebuah
LCD. Pada
umumnya
LCD
yang
dijual
di
pasaran
sudah
memiliki
integrated circuit
tersendiri
sehingga
para
pemakai
dapat
mengontrol tampilan LCD dengan mudah dengan menggunakan mikrokontroler untuk
mengirimkan data melalui pin-pin input yang sudah tersedia.

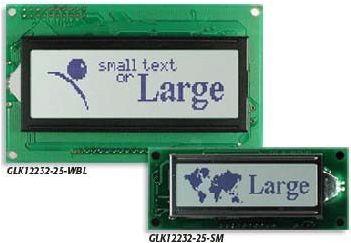

Gambar 2.6 Contoh citra yang terbentuk pada layar LCD
 |
