16
LCD
yang
ada
dipasaran
dikategorikan menurut
jumlah
baris
yang
dapat
digunakan pada LCD yaitu 1 baris , 2 baris , dan 4 baris yang dapat digunakan hingga 80
karakter.
Umumnya
LCD
yang
digunakan adalah LCD dengan 1
controller yang
memiliki 14 pin. Deskripsi pin dapat dilihat pada gambar dibawah ini

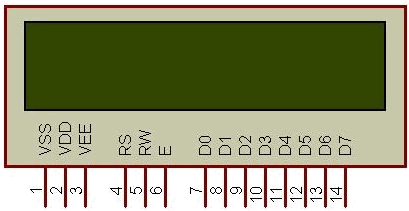

Gambar 2.7 Konfigurasi pin LCD
Keterangan pin:
1. VSS : digunakan untuk menyalakan LCD (ground)
2. VDD : digunakan untuk menyalakan LCD ( +5 V )
3. VEE : digunakan untuk mengatur tingkat contrast pada LCD
4. RS : menentukan mode yang akan digunakan (0 = instruction input , 1 =
data input)
5. R/W : menentukan mode yang akan digunakan (0 = write , 1 = read)
6. EN : enable ( untuk clock )
7. D0 : data 0
8. D1 : data 1
9. D2 : data 2
 |
