Pada basis data terdapat simpanan unit terkecil dari
data yang disebut Field. Pada
field
terdapat primary key dan foreign key
(Jeffery et al, 2004 p520 -
System Analysis
and Design Methods).
a)
Primary Key
adalah sebuah field
yang nilai-nilainya mengidentifikasikan satu
dan hanya satu record pada sebuah file.
b)
Foreign Key
sebuah pointer (penunjuk) ke record
dari sebuah file lain pada
sebuah basis data.
2.5.
Statechart Diagram
Pada umumnya statechart
diagram
menggambarkan class
tertentu (satu class
dapat memiliki lebih dari satu statechart diagram). Statechart diagram menggambarkan
transisi dan perubahan keadaan (dari satu state ke state lainnya) suatu objek pada sistem
sebagai akibat dari stimuli yang diterima. Transisi antar state
umumnya memiliki
kondisi guard
yang merupakan syarat terjadinya transisi yang bersangkutan, dituliskan
dalam kurung siku.

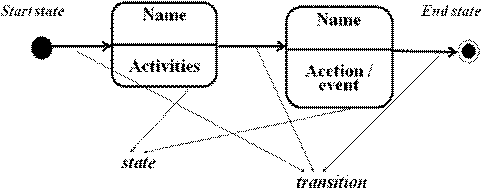

Gambar 2.3.5 Gambar Statechart Diagram
 |
