Rich Picture
Rich picture adalah
sebuah penggambaran secara tidak formal yang
menggambarkan pamahaman illustrator dari suatu situasi. Rich picture
memfokuskan pada aspek penting dari suatu situasi yang mana ditentukan oleh
illustrator (Mathiassen
el al, 2000, p26). Tujuan pembuatan rich picture adalah
sebagai alat komunikasi yang mudah dipahami (karena menggunakan gambar
kongkrit dari urutan keseluruhan proses bisnis yang akan dikembangkan dalam
pengembangan suatu sistem) antara user dan developer yang bekerjasama dalam
pengembangan suatu sistem.

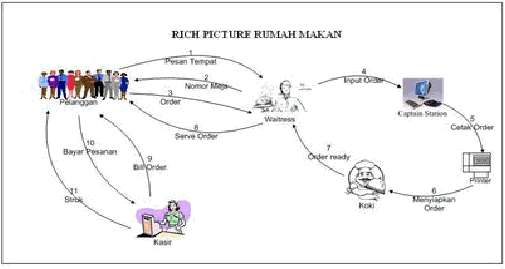

Gambar 2.4 Rich Picture
1.
Processes
Proses adalah hubungan yang paling mendasar antara entitas dalam rich
picture.
Proses menggambarkan aspek dari sebuah situasi yang berubah,
tidak stabil, atau dalam pengembangan (Mathiassen el al, 2000, p29).
2.
Structures
 |
