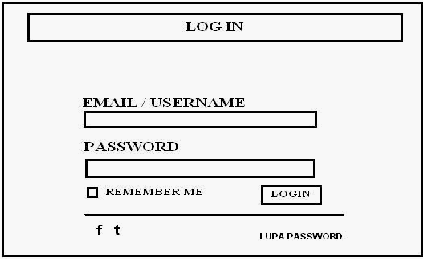

Gambar 2.8 Contoh Window Diagram
2.9.6
Navigation Diagram
Navigation diagram
adalah jenis khusus dari statechart diagram
yang
berfokus pada dinamik keseluruhan dari user interface. Diagram ini
menunjukkan partisipasi windows
dan transisi diantara mereka. Navigation
diagram tidak ditemukan didalam UML (Mathiassen, 2000, p344).
 |
