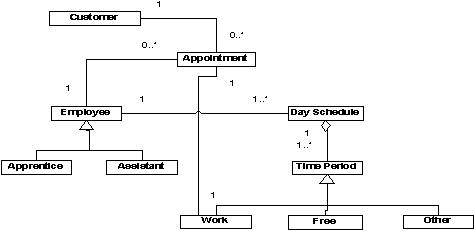

Gambar 2.5 Contoh Class Diagram
2.9.3
Use Case Diagram
Menggambarkan system behaviour dilihat dari sudut pandang users. Use
case adalah sebuah pola interaksi antara sistem dengan actor dalam application
domain (Mathiassen et al, 2000, p.120).
Usecase
menyediakan suatu gambaran tentang system requirement
dari
perspektif para pemakainya dan menyediakan suatu pondasi untuk
menggambarkan dan mengevaluasi function dasar dan kebutuhan interface.
Actor adalah abstraksi dari user atau sistem lain yang berinterkasi dengan
sistem target
(Mathiassen
et al, 2000, p119). Actor
merupakan abstraksi orang-
orang dan sistem yang lain aktif pada sistem function.
 |
