2.6.3
Pemodelan Desain Sistem dengan Notasi UML
1.
Deployment Environment
Menurut Satzinger, Jackson, & Burd (2005, pp. 270-272),
deployment environment terdiri dari hardware, system software, dan
networking environment dalam suatu sistem yang akan beroperasi. Secara
umum, model arsitektur jaringan komputer terbagi menjadi dua, yaitu
centralized architecture dan distributed architecture.
2.
First-Cut Design Class Diagram
Menurut Satzinger, Jackson, & Burd (2005,
p. 309), first-cut
design class diagram dikembangkan dari domain model
class diagram,
dengan penambahan: (1) Menguraikan atribut dengan tipe dan inisial
sesuai dengan nilainya, dan (2) Menambahkan arah panah navigasi.

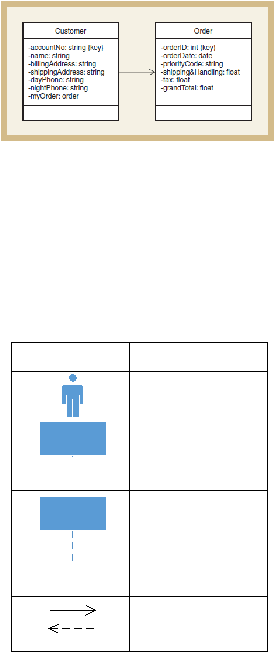

Contoh dari first-cut design class diagram
sederhana dapat dilihat pada
Gambar 2.9 berikut:
Sumber: (Satzinger, Jackson, & Burd, 2005, p. 307)
Gambar 2.9 Contoh First-Cut Design Class Diagram Sederhana
3.
Three-Layer Sequence Diagram
Three-layer completed sequence diagram menunjukan asosiasi
suatu kelas dengan tiga lapisan, yaitu view layer classes
yang merupakan
objek tampilan menu dan form yang dimaksud, business layer classes
yang merupakan pengendali objek dan kelas, serta data access layer
classes
yang berisikan objek database kelas (Satzinger, Jackson, & Burd,
2010, p. 435).
Notasi yang digunakan dalam pembuatan three-layer
sequence diagram dapat dilihat pada Tabel 2.4 berikut:
Tabel 2.4 Notasi Pembuatan Three-Layer Sequence Diagram
Gambar
Notasi
Actor
Actor
Objek
Object Lifeline
Input dan
Output Message
Sumber: (Satzinger, Jackson, & Burd, 2005, p. 315)
 |
