Updated Design Class Diagram
Menurut Satzinger, Jackson, & Burd
(2005, p. 338), updated
design class diagram
merupakan class diagram yang sudah
dikembangkan melalui tiga penambahan: (1) constructor methods, (2)
data get and set methods, serta (3) use specific methods.
Contoh dari
updated design class diagram dapat dilihat pada Gambar 2.10 berikut:
Sumber: (Satzinger, Jackson, & Burd, 2005, p. 339)
Gambar 2.10 Contoh Updated Design Class Diagram
5.
Package Diagram
Package diagram merupakan diagram tingkat tinggi yang
memungkinkan designer
untuk menghubungkan kelas-kelas yang saling
berhubungan ke dalam suatu group layer yang sama. Group layer tersebut
terbagi menjadi the view layer, the domain layer, serta the data access
layer
(Satzinger, Jackson, & Burd, 2005, pp. 339-340). Contoh
pembuatan package diagram dapat dilihat pada Gambar 2.11 berikut:

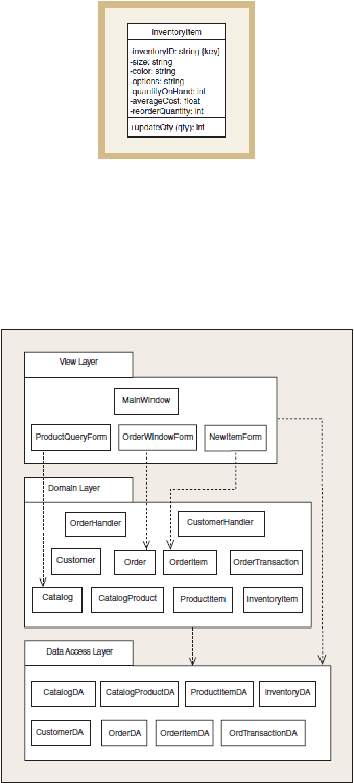

Sumber: (Satzinger, Jackson, & Burd, 2005, p. 341)
Gambar 2.11 Contoh Package Diagram
 |
