12
suatu set standar model yang dibangun dan notasi yang dikembangkan secara
spesifik untuk pengembangan berorientasi objek (Satzinger, Jackson, & Burd,
2005, p. 48). Pengembangan berorientasi objek unggul dalam hal perawatan,
dimana software dapat dimodifikasi untuk beradaptasi dengan perubahan
lingkungan (Din & Idris, 2009, p. 71).
2.6.2
Pemodelan Analisis Kebutuhan Sistem dengan Notasi UML
1.
Activity Diagram
Activity diagram merupakan suatu diagram aliran kerja sederhana
yang mendeskripsikan berbagai aktivitas user (atau sistem), orang yang
melakukan aktivitas tersebut, serta urutan dari aliran aktivitasnya
(Satzinger, Jackson, & Burd, 2005, p. 144). Simbol-simbol pada activity

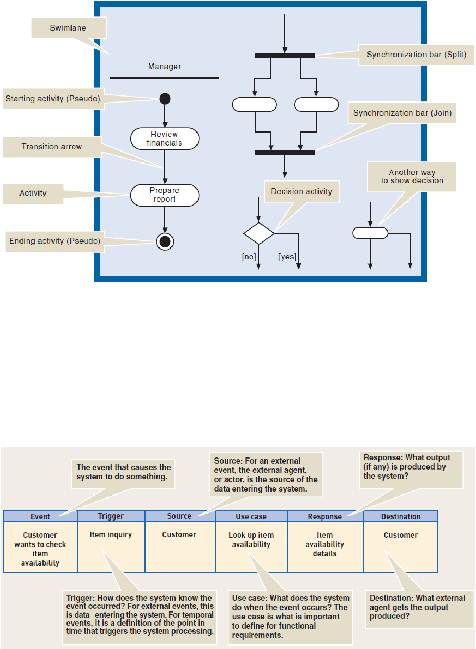

diagram dapat dilihat pada Gambar 2.3 berikut:
Sumber: (Satzinger, Jackson, & Burd, 2005, p. 145)
Gambar 2.3 Simbol-simbol pada Activity Diagram
2.
Event Table
Menurut Satzinger, Jackson, & Burd (2005, pp. 166-167), event
merupakan kejadian pada waktu dan tempat tertentu yang dapat
digambarkan dan perlu untuk diingat. Dalam sebuah event table, terdapat
baris dan kolom yang menggambarkan kejadian-kejadian beserta
informasi yang berkaitan dengannya. Format pembuatan event table dapat
dilihat pada Gambar 2.4 berikut:
Sumber: (Satzinger, Jackson, & Burd, 2005, p. 175)
Gambar 2.4 Format Event Table
 |
