System Sequence Diagram
System sequence diagram (SSD) digunakan untuk menggambarkan
aliran informasi yang menuju sistem atau dari sistem (Satzinger, 2009,
p252).
Simbol-simbol yang digunakan di dalam SSD
akan digambarkan
pada gambar 2.11.

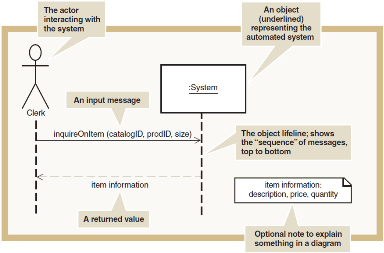

Gambar 2.12 System sequence diagram (SSD)
Sumber: Satzinger (2009, p253)
Domain Class Diagram
Menurut Satzinger (2009, p187), class
diagram
digunakan untuk
kelas-kelas objek. Notasi ini berasal dari Unified
Modelling
Language
(UML), yang telah menjadi standar yang digunakan di dengan
pengembangan sistem berorientasi objek.
Salah satu tipe class
diagram UML
yang menunjukan hal-hal
(things) di dalam users’
work
domain
disebut dengan domain
class
diagram (Satzinger, 2009, p187).
 |
