Pada class diagram, simbol kotak menandakan class dan garis yang
menghubungkan kotak-kotak menandakan asosiasi atau hubungan antar
class.

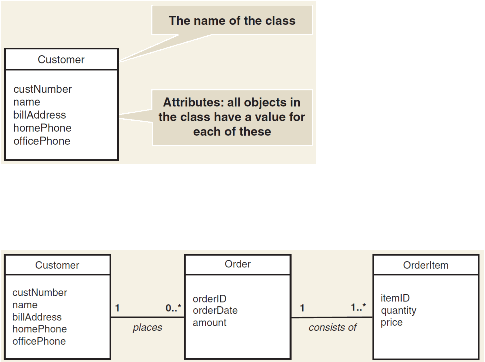

Berikut ini adalah gambar yang menunjukkan class customer:
Gambar 2.13 Class beserta nama dan atributnya
Sumber: Satzinger (2009, p187)
Gambar 2.14 Class diagram
Sumber: Satzinger (2009, p188)
2.11.5
Menurut Satzinger (2009, p404), tujuan dari object oriented detailed
design
adalah untuk mengidentifikasi dan mespesifikasi semua objek yang
harus bekerja sama untuk melakukan use case masing-masing.
Berdasarkan analisis berorientasi object (OOA), model berorientasi objek
dari simulator dirancang untuk mengimplementasikan persyaratan
(requirements) yang diidentifikasi (Shrivastava, 2012, p277).
 |
