15

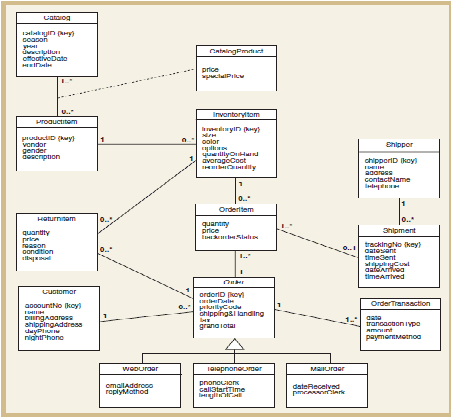

Gambar 2.6 Domain Class Diagram
Sumber: Satzinger et al. (2005: 310)
2.3.6.6 System Sequence Diagram
Menurut Satzinger et al.
(2005: 213) system sequence diagram
adalah diagram yang
menunjukan urutan-urutan pesan antar aktor yang menggunakan sistem dan sistem utama.
System sequence diagram digunakan dalam kaitannya untuk menjelaskan alur, baik ke dalam
ataupun ke luar, informasi dari sistem yang telah diautomisasi.
Sebuah
diagram yang menunjukkan
urutan
pesan
antara aktor
eksternal dan
sistem
selama use case atau skenario. System sequence diagram digunakan untuk menentukan input,
output, dan urutan sekuensial dari input
dan output. System sequence
diagram digunakan
dalam konjungsi dengan penggambaran detail atau dengan activity
diagram untuk
menunjukkan langkah – langkah dalam proses dan interaksi antara aktor dan system.
 |
