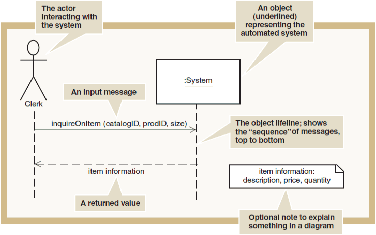

Gambar 2.7 Sample System Sequence Diagram
Sumber : Satzinger et al. (2005: 229)
2.3.6.7 State Chart Diagram
Menurut Satzinger et al. (2005: 214), state chart diagram menunjukkan life cycle dari
sebuah object
pada states
dan transisi. Statechart menggambarkan sekumpulan state
dari
setiap object. Statechart juga digunakan dalam perancangan untuk mengidentifikasi berbagai
macam state dari system itu sendiri dan event yang dapat diproses.
2.3.6.8 Update Design Class Diagram.
Menurut Satzinger et al.
(2005: 302), design class diagram
dan detail interaction
diagram menggunakan satu sama lain sebagai pemasukan untuk perancangan dan
dikembangkan pada waktu yang sama. Tahapan iterasi
pertama pada design class diagram
dilakukan berdasarkan model domain
dan pada prinsip desain reenginering.
Gambar 2.8
menunjukkan contoh update design class diagram.
2.3.6.9 Communication Diagram
Menurut Satzinger et al. (2005: 334), communication diagram dan sequence diagram
merupakan interaksi diagram yang menangkap informasi yang sama, namun communication
diagram
lebih berguna dalam menampilkan tampilan berbeda dari use case –
dapat
memunculkan coupling.
 |
