Menurut Satzinger et al. (2005: 144), activity diagram merupakan sebuah diagram alur
kerja yang menggambarkan hubungan antar berbagai pengguna kegiatan, orang yang
melakukan aktivitas masing-masing, dan aliran sekuensial kegiatan ini.

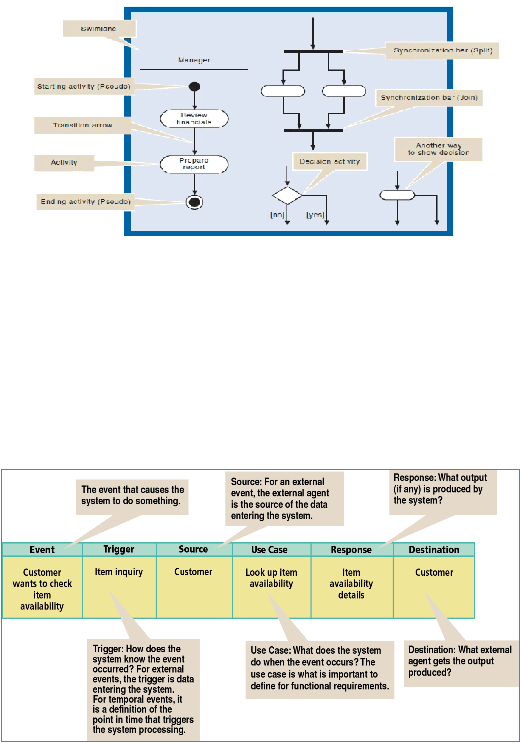

Gambar 2.2 Activity Diagram Symbols
Sumber : Satzinger et al. (2005: 145)
2.3.6.2 Event Table
Menurut Satzinger et al. (2005: 174), event table adalah sebuah katalog use case
yang
mendaftarkan peristiwa dalam baris-baris dan potongan kunci informasi setiap peristiwa
dalam kolom-kolom. Informasi yang terdapat dalam event table merupakan aspek penting atas
peristiwa tertentu dan menghasilkan use case.
Gambar 2.3 Information about Each Event and The Resulting Use Case
in an Event Table
Sumber : Satzinger et al. (2005: 175)
 |
