Adapun penjelasan bagian-bagian dari event table adalah sebagai berikut:
-
Event merupakan katalog use case
daftar peristiwa dalam baris dan potongan kunci
informasi tentang setiap peristiwa dalam kolom.
-
Trigger merupakan sinyal yang memberitahukan sistem bahwa suatu peristiwa telah
terjadi, baik kedatangan
data yang dibutuhkan untuk pengolahan atau pada suatu titik
waktu.
-
Source merupakan agen eksternal atau aktor yang memasok data ke dalam sistem.
-
Response merupakan output yang dihasilkan oleh sistem, yang menuju ke tujuan.
-
Destination merupakan agen eksternal atau aktor yang menerima data dari sistem.
2.3.6.3 Use Case Diagram
Gambar 2.4 menunjukkan bagaimana use case didokumentasikan dalam use case
diagram.
Satzinger et al.
(2005: 215) menerangkan bahwa stick figure
yang diberi nama
menggambarkan karakteristik actor
yang memegang peranan. Use case
nya sendiri
disimbolkan dengan oval
dengan nama keterangan use case di dalamnya. Sedangkan garis
yang menghubungkannya menggambarkan hubungan antara actor
tertentu dengan use case
yang dijalankannya.

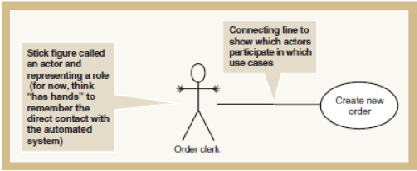

Gambar 2.4 A Simple Use Case with an Actor
Sumber : Satzinger et al. (2005, p 215)
2.3.6.4 Use Case Description
Menurut Satzinger et al. (2005: 220) use case description adalah serangkaian langkah-
langkah dalam use case, dimana use case dapat memiliki beberapa scenario yang berbeda.
Ada beberapa jenis pendeskripsian use case, salah satunya adalah fully
developed
use case
description.
Menurut Satzinger et al. (2005: 221), fuly developed use case description
merupakan
metode paling formal untuk mendokumentasikan use case. Walaupun membutuhkan
pekerjaan lebih detail dalam pembuatannya, namun metode ini menggambarkan internal flow
 |
