2.
Mandatory relationships, dimana obyek di suatu class tidak dapat
berdiri tanpa obyek
dari class
lain. Navigasi berarah dari
independen class
ke dependen class.
Contohnya: dari Customer
ke Order.
3.
Saat suatu obyek
membutuhkan informasi dari obyek
lain, maka
panah navigasi mengarah kepada obyek
yang membutuhkan
informasi.
4.
Navigation arrows mungkin mengarah kepada dua arah.
2.11.2.3
Completed Three-Layer Design Sequence Diagram
Menurut Satzinger, Jackson, dan Burd (2005: 325), completed
three-layer design sequence diagram
merupakan pengembangan dari
first-cut sequence diagram dengan menambahkan data access layer.

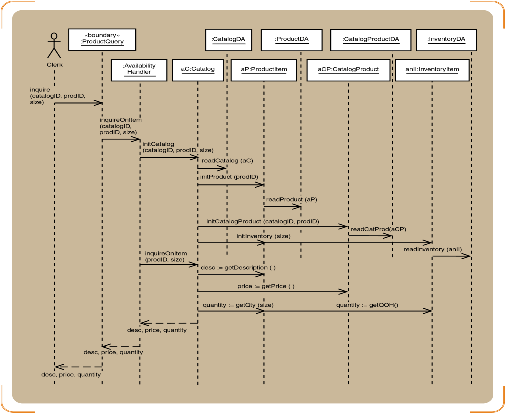

Gambar 2.45: Completed Three-Layer Design Sequence Diagram
Sumber: Satzinger, Jackson, dan Burd (2005: 325)
|
