2.11.2.4
Updated Design Class Diagram
Pengembangan design class diagram
menurut Satzinger,
Jackson, dan Burd (2005: 337)
dapat dilakukan pada setiap layer,
dimana dalam view dan data access layer
dilakukan penentuan
beberapa class baru. Pada domain layer, class baru yang ditambahkan
berfungsi sebagai use case controller.
Penambahan method
untuk setiap class
dalam updated class
diagram dapat dilakukan, dimana method tersebut terdiri dari 3 jenis,
yaitu:
1.
Constructor methods
Merupakan method yang membentuk instance dari suatu obyek.
2.
Data get and set methods
Merupakan method yang mengambil dan mengubah nilai atribut.
3.
Use case specific methods
Merupakan method yang mewakili use case yang ada.

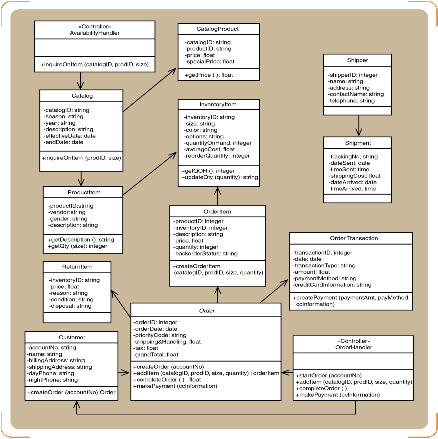

Gambar 2.46: Updated Design Class Diagram
Sumber: Satzinger, Jackson, dan Burd (2005: 340)
 |
