Package Diagram
Package diagram
menurut Satzinger, Jackson, dan Burd
(2005: 339) merupakan diagram yang mengasosiasikan class-class
dari suatu kelompok yang terkait. Di dalam diagram tersebut terbagi
menjadi tiga layer, yaitu view layer, domain layer, dan data access
layer.
Package yang digunakan dalam diagram ini digambarkan
dengan persegi panjang, sedangkan hubungan antar package
digambarkan dengan anak panah bergaris putus-putus (dashed
arrow),
yang mewakili dependency relationship.
Buntut panah
terhubung dengan dependent package, sedangkan kepala panah
terhubung dengan independent package. Dependency relationship
sendiri menggambarkan suatu hubungan antar elemen dalam package
diagram, dimana jika terjadi perubahan pada suatu elemen (elemen
yang independent), maka elemen lainnya (elemen yang dependent)
juga dapat berubah.

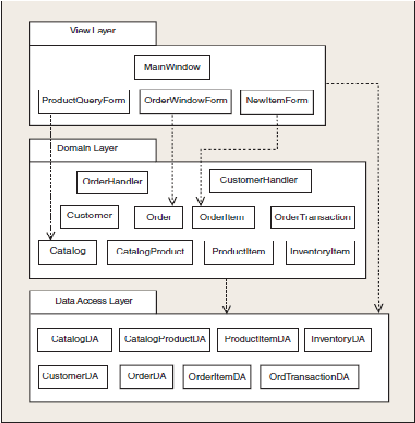

Gambar 2.47: Package Diagram
Sumber: Satzinger, Jackson, dan Burd (2005: 341)
 |
