23
Object Oriented telah dikembangkan dengan menggunakan notasi UML. Ini terdiri
dari dua bagian yang analisis berorientasi objek dan desain berorientasi objek.
Menurut Satzinger et al. (2005, p48), Unified Model Language (UML) adalah
suatu set
standar konstruksi model dan notasi yang dikembangkan secara spesifik
dalam pengembangan berorientasi objek.
Dengan UML, analis dan pengguna akhir
dapat digambarkan dan dipahami dalam diagram spesifik yang digunakan dalam
proyek pengembangan sistem.
2.8.1
Activity Diagram
Menurut Satzinger
et al.
(2005, p144), activity diagram adalah suatu
diagram alur kerja yang dapat menggambarkan berbagai aktivitas pengguna,
siapa yang melakukan aktivitas tersebut dan aliran sekuensial dari aktivitas
tersebut.

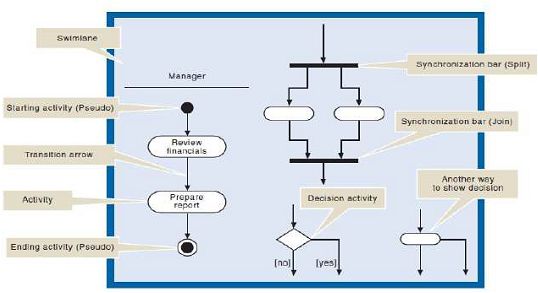

Gambar 2.2  Activity diagram symbols
Sumber : (Satzinger et al, 2005, p145)
Menurut Rama dan Jones yang diterjemahkan oleh Wibowo (2008:61)
activity diagram dibagi menjadi 2 tipe, yaitu :
-
Overview activity diagram
adalah suatu aktivitas diagram berbasis
UML yang menyajikan pemodelan proses bisnis tingkat tinggi dengan
mendokumentasikan kejadian kunci, urutan kejadian, dan aliran informasi
diantara tiap kejadian.
