Detailed activity diagram
adalah suatu aktivitas diagram berbasis
UML yang menyediakan penyajian rinci dari tiap aktivitas yang berasosiasi
dengan satu atau dua dari kejadian yang ada pada diagram overview.
2.8.2
Use Case Diagram
Menurut Satzinger
et al.
(2005:215) Use Case Diagram
adalah
diagram dimana cara yang mudah dalam mendokumenatsikan kejadian pada
interaksi pengguna dan sistem, sehingga dapat membantu mengidentifikasi
berbagai macam proses yang dilakukan pengguna dan sistem yang saling
mendukung proses tersebut.

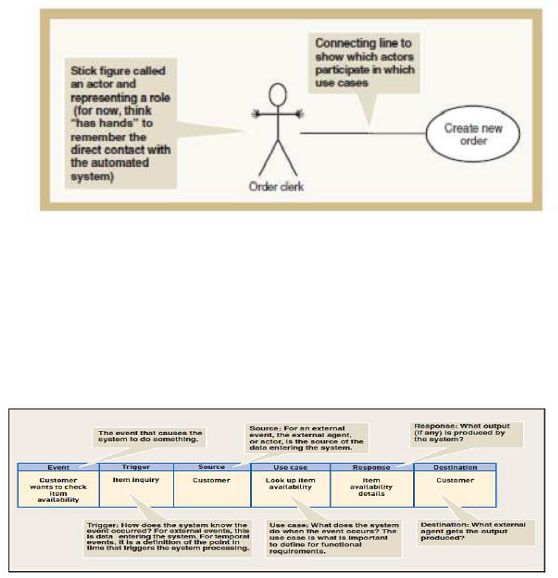

Gambar 2.3 A Simple use case with an actor
Sumber : (Satzinger et al, 2005, p.215)
2.8.3
Event Table
Menurut Satzinger et al. (2005, p175) Event table merupakan catalog
dari usecase
yang daftar kejadian di rincikan dalam baris dan bagian kunci
informasi dalam setiap kejadian dirincikan dalam kolom.
Gambar 2.4
Information about each event and the resulting use case in an event
table. Sumber : (Satzinger, 2005, p 175)
 |
