2.8.4
Use Case Description
Menurut Satzinger et al. (2005, p245) Use Case Description
merupakan gambaran mengenai urutan tertentu dari tahapan yang ada di use
case, karena use case itu sendiri memiliki beberapa scenario yang berbeda di
dalamnya. Use case description memiliki 3 tingkatan dalam perinciannya,
yaitu Brief
Description, Intermediate Descriptiom, dan
Fully developed
Description.
2.8.5
Class Diagram
Menurut Satzinger et al. (2005, p302), class diagram menggambarkan
struktur dan deskripsi dari kelas, objek, dan atribut serta menjelaskan
hubungan satu sama lain seperti asosiasi, pewarisan, dan lain-lain.

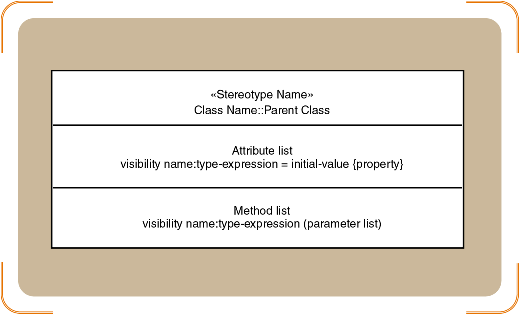

Gambar 2.5 Internal symbols used to define a design class
Sumber : (Satzinger et al, 2005, p304)
2.8.6
Sequence Diagram
Menurut Satzinger et al. (2005, p213, p315) sequence diagram adalah
diagram yang menunjukkan urutan dari pesan antara actor eksternal dan
sistem berdasarkan use case atau scenario, digunakan untuk menjelaskan
interaksi objek dan keputusan dokumen desain.
 |
