19

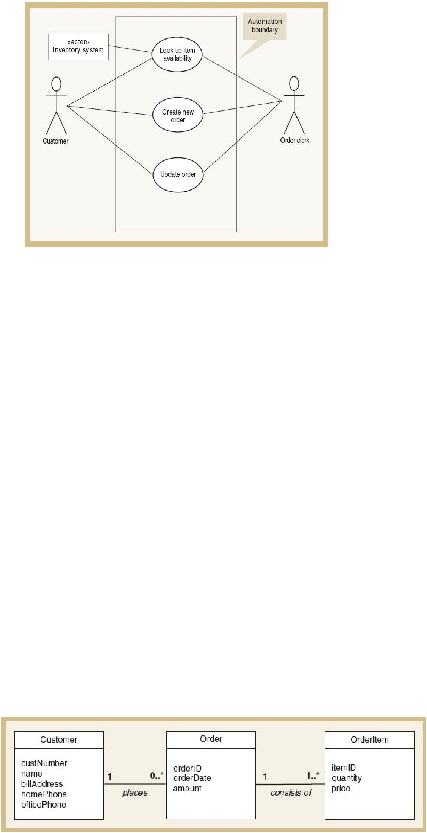

Gambar 2.1 Use case Diagram
2.
Class diagram
Menurut Satzinger, Jackson dan Burd,
(2010 : 168) Class
diagram
digunakan untuk menunjukkan objek class
untuk sistem.
Notasinya dari Unified Modelling Language(UML), yang telah
menjadi standar untuk model yang digunakan dengan pengembangan
system object oriented.
Di class
diagram, persegi panjang mewakili kelas, dan garis
yang menghubungkan persegi panjang menunjukkan asosiasi antara
kelas. Dalam persegi panjang (kotak) terbagi dua, bagian atas berisi
nama kelas, dan bagian bawah merupakan atribut kelas. Nama kelas
selalu diawali dengan huruf kapital, dan atribut nama selalu diawali
dengan huruf kecil. Diagram class digambarkan dengan menampilkan
kelas dan asosiasi antara kelas.
Gambar 2.2 Class Diagram
 |
