secarakeseluruhan. Diagram konteks berisi gambaran umum (secara garis besar)
sistemyang akan dibuat.
Diagram konteks berisi “siapa saja yang memberi data (dan data apa saja)
kesistem, serta kepada siapa saja informasi (dan informasi apa saja) yang
harusdihasilkan sistem.” Jadi, yang dibutuhkan adalah
(1) Siapa saja pihak yang akanmemberikan data ke sistem.
(2) Data apa saja yang diberikannya ke sistem.
(3)Kepada siapa sistem harus memberi informasi atau laporan.
(4) Apa saja isi/ jenislaporan yang harus dihasilkan sistem.
Kata “Siapa” di atas dilambangkan dengankotak persegi (disebut dengan
terminator), dan kata “apa” di atas dilambangkandengan aliran data (disebut
dengan data flow), dan kata “sistem” dilambangkandengan lingkaran (disebut
dengan process).

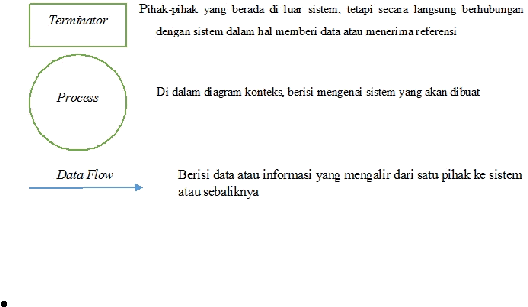

Gambar 2.2 Elemen Diagram Konteks
2.9 Use Case Diagram
Definisi
Mengacu pada pendapat Jason T.Roff (2003) pengertian use case
diagram dapat dikemukakan sebagai berikut :
 |
