Gambar 2.5 : Contoh Use Case Diagram
2.10 Class Diagram
Mengacu pada pendapat Jason T.Roff (2003) class diagram dapat
dikemukakan sebagai suatu gambaran struktur dan deskripsi class, package, dan
objek beserta hubungan satu sama lain seperti hubungan dinamis, pewarisan,
asosiasi, dan agregasi. Sesuai perkembangan class model, class dapat
dikelompokkan menjadi package. Sehingga dapat membuat diagramyang terdiri
atas package.
Bagian Class Diagram
Class Diagram memiliki tiga area pokok :
-
Nama (dan stereotype)
-
Atribut
-
Metode

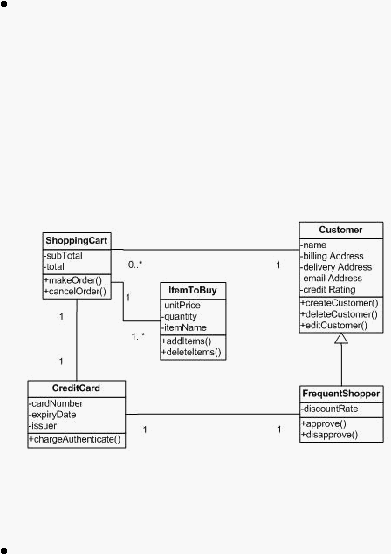

Gambar 2.6 : Contoh Class Diagram
Komponen Class Diagram
Class Diagram mempunyai 3 komponen, antara lain :
a.
Entity Classes
 |
