Pada diagram ini, dimensi vertikal merepresentasikan waktu. Bagian
palingatas dari diagram menjadi titik awal dan waktu berjalan ke bawah sampai
denganbagian dasar dari diagram. Garis vertikal, disebut lifeline, dilekatkan
pada setiapobyek atau aktor. Kemudian, lifeline tersebut digambarkan menjadi
kotak ketikaobyek melakukan suatu operasi, kotak tersebut disebut activation
box. Obyekdikatakan mempunyai live activation pada saat tersebut.
Pesan yang dipertukarkan antar obyek digambarkan sebagai sebuah
anakpanah antara activation box pengirim dan
penerima. Kemudian diatasnya
diberikanlabel pesan. Salah satu contoh sequence diagram digambarkan
sebagai berikut :

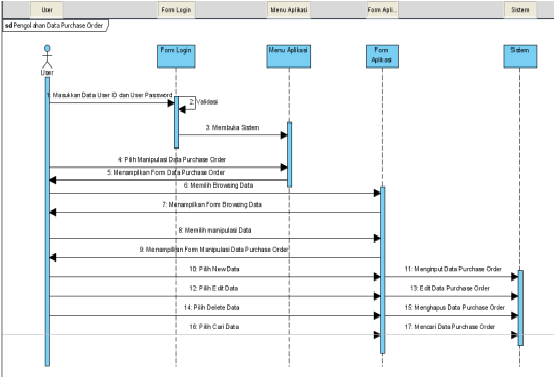

Gambar 2.7 : Gambar Sequence Diagram
Tujuan penggunaan sequence diagram
o
Mengkomunikasikan requirement kepada tim teknis karena diagramini
dapat lebih mudah untuk dielaborasi menjadi model design.
 |
