e.
Merge
Bentuk permata dengan dua atau lebih flow yang masuk dan satu flow
yang keluar. Notasi ini mengkombinasikan flow
yang sebelumnya
dipisahkan oleh decision kemudian diproses sehingga menjadi satu flow.
f.
Fork
Balok hitam dengan satu flow
masuk dan dua atau lebih flow
keluar.
Tindakan pada flow paralel di bawah fork dapat terjadi dalam urutan
apapun atau bersamaan.
g.
Join
Kotak hitam dengan dua atau lebih flow yang masuk dan satu flow keluar.
Tindakan yang masuk ke dalam join
harus selesai sebelum proses
dilanjutkan.

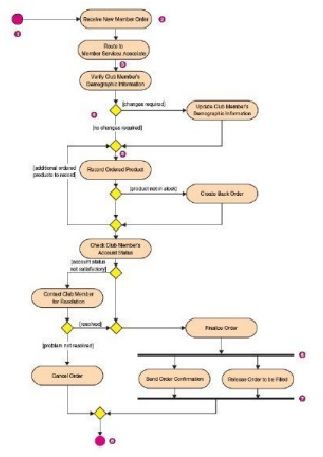

Gambar 2.6 Contoh Activity Diagram
|
