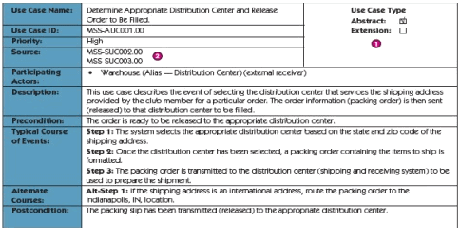

Gambar 2.5 Contoh Use Case Narrative
3.
Activity Diagram
Menurut Pressman (2010:161), Activity diagram
melengkapi use case
dengan
menyediakan gambaran dari alur interaksi pada skenario tertentu. Activity
diagram juga digunakan untuk memodelkan logika dengan suatu sistem. Activity
diagram memiliki komponen sebagi berikut:
a.
Nodes (Initial & Final)
Simbol untuk memulai dan mengakhiri suatu activity diagram.
b.
Actions
Persegi dengan sudut tumpul yang menggambarkan tugas yang harus
dilakukan.
c.
Flow
Panah dalam diagram yang menggambarkan kegiatan yang dikerjakan
berikutnya.
d.
Decision
Bentuk permata dengan satu flow yang masuk dan dan dua atau lebih flow
yang keluar yang menggambarkan pilihan untuk mengambil keputusan.
 |
