31
b.
Relationship, dalam use case diagram
digambarkan dengan sebuah garis.
Terdapat beberapa jenis relationship pada use case diagram, yaitu:
-
Associations, terjadi apabila hubungan antara actor dan use case tersebut
mendeskripsikan interaksi antara kedua belah pihak.
-
Extends, terjadi apabila terdapat hubungan antara extention use case dan
use case. Sebuah use case
diperbolehkan untuk mempunyai banyak
extends relationship, tetapi extension use case
hanya dapat dilakukan
apabila bersama dengan use case yang sedang berkembang.
-
Include, terjadi apabila ada urutan perilaku (use case) yang digunakan
dalam sejumlah kasus, dan user
ingin menghindari penyalinan deskripsi
yang sama ke dalam setiap use case
yang digunakan. Include
Relationship
biasa disebut sebagai penggambaran use case
yang
memiliki perilaku dari use case lain.

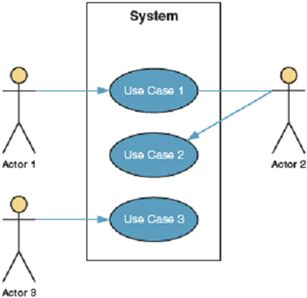

Gambar 2.4 Contoh Use Case Diagram
2.
Use Case Narative
Menurut Whitten & Bentley (2007: 385) setiap use case narrative berisi
informasi menjelaskan fungsi sistem dengan lebih detail.
 |
