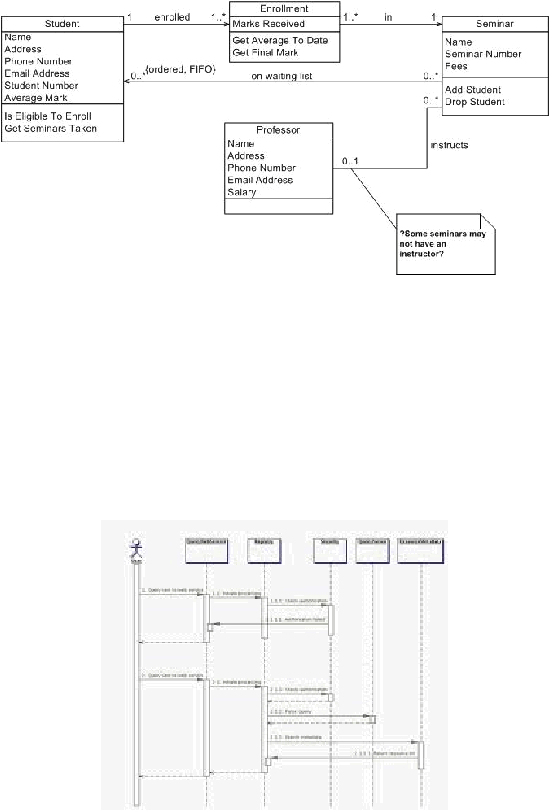

Gambar 2.4 Contoh Class Diagram
2.7.4
Sequence Diagram
Sebuah diagram yang menunjukkan interaksi objek diatur dalam urutan
waktu. Secara khusus, hal itu menunjukkan benda-benda yang berpartisipasi dalam
interaksi dan urutan pesan yang dipertukarkan (Rumbaugh, 2004).
Gambar 2.5 Contoh Sequence Diagram
 |
